西门子于近期推出NX2506最新版本，其Mechatronics Concept Designer（NX MCD）模块实现了全面功能升级。该版本在卷带处理灵活性、物理模拟精度、操作流程便捷性以及求解性能效率等方面均有显著提升，为机电一体化设计与仿真带来了更卓越的用户体验。以下将重点解析本次更新的核心功能改进，展示这些创新如何有效提升设计效率与质量。

一、卷带处理系统：功能全面升级，覆盖多场景应用

卷带处理系统的更新与增强，让包装系统、卷带加工、电池制造等场景的设计与仿真更加灵活高效。

1.1 新增挤出机功能，丰富工业场景应用

新版本引入挤出机功能，简化了卷带生成流程。相比以往需要设置多项参数的复杂操作，现在仅需定义出料速度即可实现卷带输出，大幅提升了概念设计的便捷性，拓展了工业应用场景。

1.2 创建关联机电对象，大幅提高设计效率

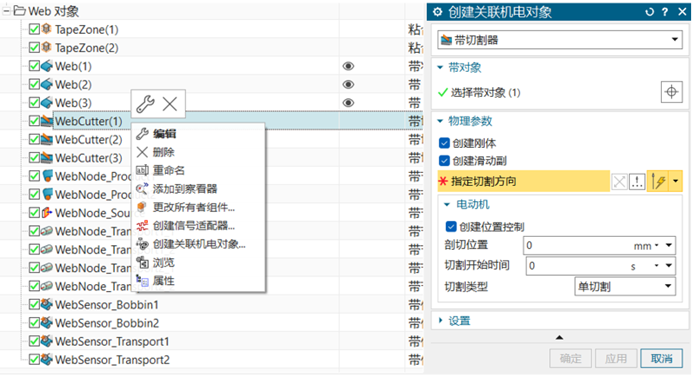

通过新增的"创建关联机电对象"命令，用户只需创建核心机电对象，系统即可自动生成完整的卷带处理系统关联组件。该功能支持卷绕辊、被动辊、Z字形部件、平板及卷带切割器等核心对象。在机电导航器中右键点击相应节点选择该命令后，NX将自动创建刚体、滑动关节、位置控制执行器等组件的创建与配置，显著提升设计效率。

1.3 支持多样化切割，贴合实际场景需求

卷带切割器功能获得增强，支持更多样化的切割操作，更好地满足实际生产场景需求。

1.4 Z字放卷参数可控，动作行为精准掌控

Z字卷绕功能新增"Fold"折叠运行时参数，用户可通过调整仿真序列中的参数值，实现对Z字卷绕动作的精确控制。

二、几何干涉浏览器：实时监测干涉，让仿真更可靠

在旧版 MCD 中进行干涉分析时，用户必须将可能发生干涉的对象手动设置为碰撞体，并通过碰撞行为来分析。这种方法不仅需要大量设置碰撞体，增加了操作负担，还会降低仿真运行效率。

而新版本推出的 “几何干涉浏览器” 功能解决了这一问题——用户无需预先将几何对象设为碰撞体，即可在仿真过程中自动生成干涉列表，快速定位设计缺陷。

新功能支持设置穿透阈值以在仿真前后过滤干涉结果，在对话框中可清晰查看干涉涉及的对象、干涉体及时间戳；仿真中或结束后，右键点击“干涉”节点下的条目可选择“忽略”或“恢复”操作，选中干涉条目时图形窗口会高亮显示相关对象；结合“录制仿真”命令，右键点击干涉还能选择“跳转到时间点”，直观查看干涉发生时的状态。

三、序列编辑器：操作更便捷，流程更清晰

序列编辑器的功能经过优化，显著提升了仿真序列的创建与管理效率：通过右键点击选择"插入序列"功能，可直接在当前操作上方添加新操作；用户可选中单个或多个独立序列并右键使用"创建组"功能，将其归类至新建文件夹以便整理流程，同时也支持将序列移动至指定分组；此外，新增了组件之间以及组件与序列之间的链接创建功能，选中序列后可通过右键菜单删除全部关联链接，且在创建序列时支持"撤销"操作。

四、PhysX 求解器：AI 助力，性能再提升

4.1 计算更精准，仿真更可靠

PhysX 求解器通过物理计算方面的性能提升，使仿真结果更具可信度。新版本不仅实现了带有网格碰撞形状的碰撞体之间的直接仿真交互（无需启用"GPU加速"选项即可运行此类仿真），还显著改进了堆叠和关节的仿真效率。此外，该求解器提高了刚体物理的计算精度，并支持通过MCD偏好设置快速调整物理求解器参数，进一步优化了用户体验。

4.2 AI 智能优化仿真参数，仿真更轻松

新增 “”智能推荐“功能，通过AI技术自动优化 PhysX 求解器参数，实现更高效、更精准的物理仿真。系统能够智能分析装配体特征（包括刚体数量、碰撞体类型、运动副结构、执行器配置、碰撞对象尺寸及最大电机速度等），自动计算并推荐最优参数组合，如步长时间、长度公差、速度公差和接触边距等。

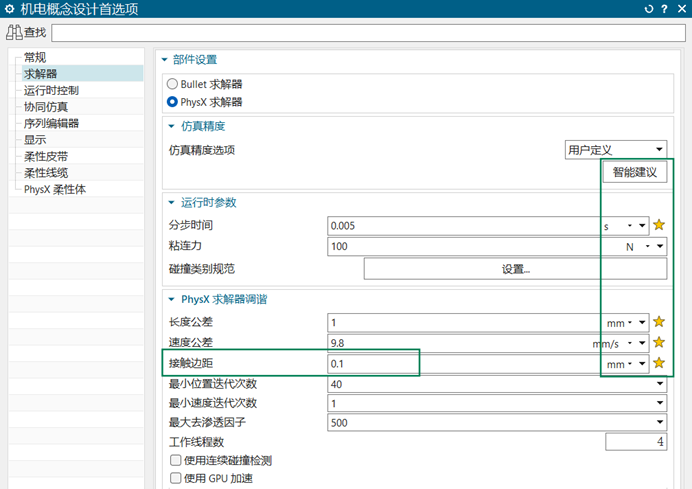

在下图参数设置界面，带星标（*）的参数即为系统智能推荐值，用户可一键应用，大幅提升仿真效率。

加强后的 PhysX 求解器，能显著提高仿真运行速度。

五、运行时对象控制：仿真中灵活调整，交互性更强

使用 "对象源" 命令生成运行时对象实例后，可通过 "运行时对象控制" 功能在仿真过程中直接交互操作。用户可在图形窗口中实时移动或删除选定对象，例如在动作列表中选择 "删除" 指令，即可借助交互手柄在仿真运行时动态移除对象，从而显著提升测试流程的灵活性。

六、动态材料切割器：碰撞形状可选，切割仿真更精准

新版本中的 "动态材料刀" 支持为切割生成的材料段定位碰撞形状，用户可根据需求选择 "网格" 或 "凸多面体" 类型，有效防止不同应用场景下的几何重叠问题（如下视频演示）。此外，还新增了 "碰撞类型" 运行参数，允许在仿真过程中通过信号控制和操作实时切换碰撞模式，从而更好地适应多样化的仿真需求。

七、结束语

此次 NX2506 MCD 的更新，从细节操作到核心功能都实现了全面升级，在设计效率、仿真精度以及操作便捷性等方面都带来了显著提升，让机电一体化与虚拟调试工作更加高效、精确。
