Simcenter SimSolid 是一款专为快速设计流程而开发的结构分析软件。与传统有限元分析(FEA)相比，它消除了几何模型简化和网格划分这两个最耗时且专业知识要求较高的任务。它能够在几分钟内对具备完全几何特征的原始CAD装配体直接完成分析计算，而无需进行网格划分。
产品亮点
·消除几何模型简化和网格划分。使用SimSolid，可在几分钟内完成模型准备。
·分析复杂零件和大型装配体。SimSolid能够处理不够精确的几何形状，其装配连接功能是业界领先的，可以处理不规则接触面的创建。

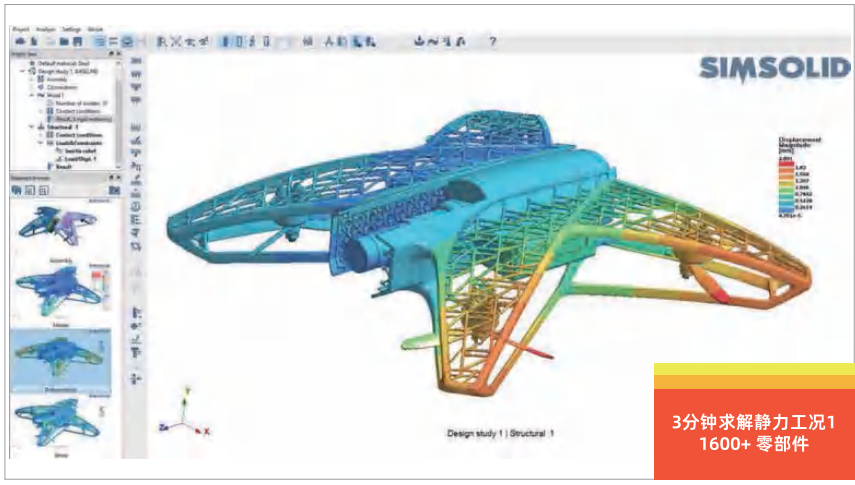

·在几秒到几分钟内获得分析结果，SimSolid计算速度极快。多个类似方案快速性能验证，不用重复建模。
·支持中文界面，上手简单。
SimSolid可以分析传统有限元难以分析的复杂零件和大型装配体，只需使用普通计算机即可高效完成计算。SimSolid 计算速度快而且准确,其精度控制方法使用了 SimSolid 独创的多通道自适应分析控制策略。
计算引擎基于对外部近似理论的突破性扩展。而外部近似是对有限元法(FEM)的拓展，其包括:
·任意几何形状都可以用作“有限单元”
·几何体中局部需关注的区域的基函数可以是任意阶数，并且与具体几何体形状无关。
SimSolid 不使用传统有限元算法FEA中固有节点自由度(DOF)。
SimSolid 的 DOF 是与模型的体积,体、面、线(Lline clouds)、点(pointclouds)等几何形式相关的函数。这使得SimSolid 能够处理几何缺陷，也能处理诸如间隙、穿透和不规则接触区域的这类装配几何缺陷。
SimSolid 使用多次自适应分析来控制分析结果的精度。这种自适应是一直激活的，可以在全局或局部区域定义。该方法极其快速而有效。它能极大提高计算效率，而无需占用过大的内存，这使得在普通的个人电脑上就能快速分析复杂模型或者装配体。
优势
消除几何简化和网格划分
SimSolid 独一无二的技术完全消除了几何简化和网格划分的任务，这是传统FEA 分析中最耗时、专业性要求极高且极其容易出错的两项任务。使用SimSolid，可在几分钟内完成模型准备工作(类似于传统分析方法中的网格前处理)。

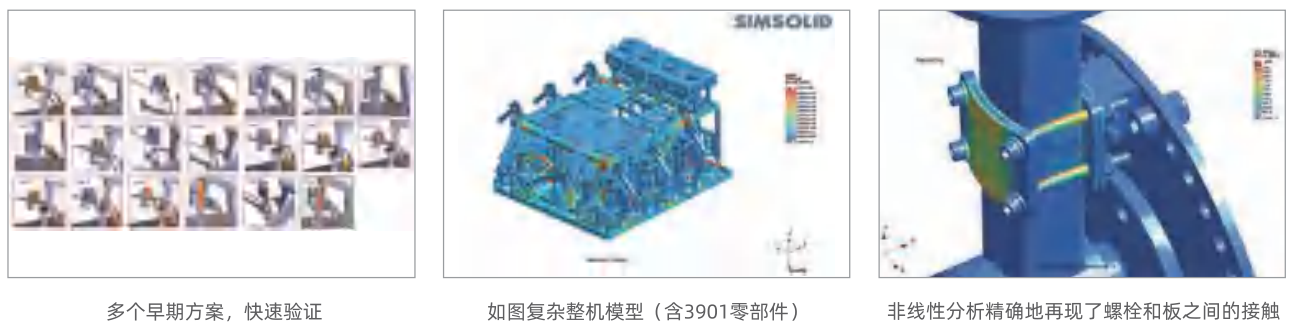

分析复杂零件和大型装配体
SimSolid 设计用于分析传统有限元难以处理的复杂零件和大型装配体。SimSolid 可以处理建模不够准确的几何体。其装配连接是业界领先的，可以处理具有同隙和重叠的接触面。
在几秒到几分钟内获得分析结果
SimSolid 计算速度极快。在普通人的个人计算机上，测得的求解时间通常是几秒到几分钟。使用SimSolid 可以快速分析与对比多种设计方案。此外，SimSolid 可以在单个零件级别指定精度控制，从而快速获得具有高精度的局部应力或者位移结果。
功能
分析类型
支持以下仿真类型:线性静力学、模态、非线性静力学(材料、几何和接触)、热力学、热固耦合分析、线性动力学(瞬态分析、频率响应分析和随机振动分析)、疲劳分析(应力-寿命，应变-寿命)。
装配连接和边界条件
·装配连接:智能自动连接、绑定、滑移、带摩擦的可分离接触、螺栓连接、点焊和激光焊接、角焊/缝焊(实体)、虚拟连接器(销、弹簧、铆接),胶粘、接头(万向节、球铰、圆柱铰、线性铰、合叶铰链等)，远程质量(刚性和柔性)
·载荷和约束条件:不可移动约束、滑动约束、铰链约束、弹性约束、强制位移、力、压力、重力、热载荷、惯性力、螺栓/螺母预载荷、动态载荷、静水载荷、轴承载荷、风载荷、远程载荷和位移、分布式质量。
材料特性
·各向同性
·不可压缩性
·带非线性应力应变关系曲线的弹塑性材料
·刚性体
·用户自定义
·正交各向异性材料
·疲劳材料曲线
支持CAD格式
·直接数据集成到基于CAD云系统
·任何CAD系统输出的标准STL文件
·主流CAD 原生几何:CATIA、NX、Creo, SOLIDWORKS, Inventor和SolidEdge等
·支持常见中间格式的文件:STEP、ACIS和 Parasolid 等
·支持ECAD格式:tgz,tar,zip,pcbdoc,xml,cvg,gda
后处理和报告结果类型:
·位移、应力、应变、应变能的等高线云图
·变形动画
·最大/最小值标签
·任意几何表面位置点的结果显示
·指定几何面的最大、最小和平均值
·指定载荷方向的位移
·XY曲线图
·反力/接触反力
·螺栓/螺母内力
·点焊内力
·模态频率和振型模态参与因子
·等效辐射功率:
·局部动态响应
·应力线性化
·安全因子
生成报告:
·与模型图形状态、零件可见性和结果显示相关联的图像缩略图和标题
·同步模型和结果显示
·导出为全分辨率结果图像文件
常用功能
·能够处理混合(SI和IPS)单位制
·测量功能(距离、射线探测器基于局部坐标)
·全局和局部坐标系
·默认视图(正面、背面、左面、右面、顶部、底部)
·自定义保存的视图
·几何穿透检查
·显示没有连接的部件
·材料库的编辑和批量导入
·导出变形后的几何
