Inspire 使设计工程师、产品设计师和建筑师快速而方便地探索和生成高效的结构基础。Inspire 可采用先进的优化求解器 Simcenter OptiStruct”，与运用无网格技术的快速验证分析求解器Simcenter SimSolid*根据给定的设计空间、材料属性以及受力需求生成理想的形状。该软件简单易学，并与现有的CAD工具协同工作，帮助用户在结构设计的第一时间就降低开发成本、时间、材料消耗和产品重量。
产品亮点
·生成和分析高效的结构概念设计
·支持零件装配的优化和分析
·快速、轻松地清理和去除几何中的问题区域
·研究线性静态和正则模态分析
·友好的用户界面，平缓的学习曲线
·生成复杂机构的动态运动以识别并施加力
优势
更快的设计
在设计周期开始时就生成满足性能要求的结构概念。与传统的“设计一论证一再设计"思路相比，这种流程可以节省大量时间，从而提升整个流程的效率。
更智能化的设计
Inspire更容易形成"what-if"场景,其中设计空间、连接情况、载荷情况、形状控制可以随时修改。创成式的概念往往提供了有价值的设计建议。
更轻量化的设计
Inspire 能有效利用材料，仅将其置于满足结构性能要求的位置。降低设计重量、节省材料成本、改进性能并减少运输成本。
功能
几何创建和修改
使用 Inspire模型工具为实体模型创建、修改和去除特征:
·草图工具一通过点线面等基本几何特征和尺寸约束来建立精准的平面图形。
·平面输出一草图绘制的2D图形支持导出DXF和DWG格式。
·推/拉/挤出一直接提取模型的点线面等几何特征。通过鼠标推拉模型几何面，快速修改几何位置及大小。支持拔模角度等基本几何功能。
·增加了丰富的3D建模功能，具备实体建模、曲面建模、多边形建模三种不同的建模逻辑和相应功能。
·几何简化一用户可以在Inspire中快捷地简化几何模型。消除孔洞、印记、圆角等不必要的前期设计，将零件恢复到最原始的状态，增加优化计算的自由度。
隐式建模

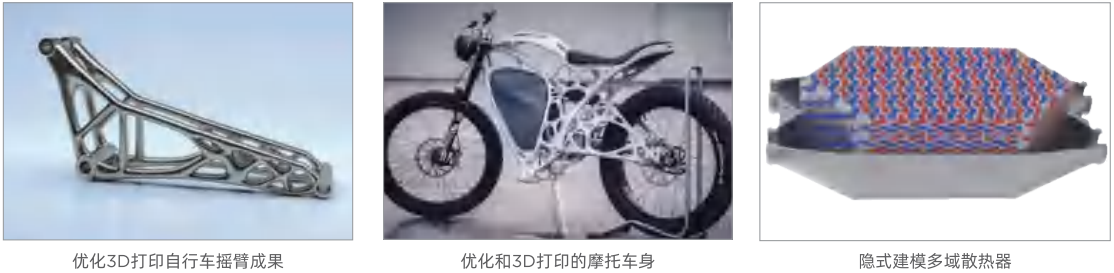

通过隐式函数来表示几何体，使用条件或约束来定义空间中点之间的关系。能够快速设计适用于3D打印的复杂镂空点阵结构，包括杆状点阵，平面点阵，函数曲面点阵，随机点阵。采用参数化建模方式，可通过变量驱动，自由修改、变形、融合不同的隐式区域。
Altair Inspire中的隐式建模有以下优点:
·熟悉的CAD工作流程
·用于几何体创建和渲染的GPU加速
·链接到更广泛的Altair仿真生态系统
·通过Python API实现无限扩展
·计算效率高且稳定
优化设置
Inspire提供丰富的优化参数设置
·优化目标一最大化刚度或者最小化质量
·应力约束一限制全局最大应力
·位移约束一在需要的地方和方向限制最大位移值
·角速度、加速度载荷一角速度和加速度工具允许用户定义整个模型的旋转速度和旋转轴
G载荷一G载荷工具允许用户模拟模型加速度、角速度和旋转轴。
·位移约束一位移约束可以应用于模型来限制在所需位置和方向的偏转。
·温度荷载一温度工具允许用户模拟模型中温度变化的影响。
·输出到Altair OptiStruct一设计师可以导出OptiStruct的输入文件进行高级仿真。
连接和装配
在Inspire中优化和分析完整零件和装配体:，接触工具允许用户查找周边配件，并指定他们是否应该接合、接触，或者没有接触。
·用户使用紧固件和连接工具在一个模型中。连接多个零件来添加螺栓、螺钉、销或滑动销。
制造约束和形状控制
利用 Inspire 的形状控制功能生成的设计概念不仅结构上有效，也易于制造。如平面对称、周期性、周期对称、拔模方向、辐射状、挤出方向、3D打印悬垂角、铣削
求解分析
线性静力分析和模态分析，提供相应的后处理结构，例如位移、安全系数、屈服、拉伸和压缩百分比、von Mises 应力和最大主应力。
可定义的材料数据库
包含铝、钢、镁、钛等常用材料数据，也可以自定义添加材料。
交互式可视化结果
使用一个简单的滑块来添加或移除材料以探索优化形状。用户可以决定哪些特征是重要的，然后挑选最适合他们需求的概念设计。
装配配置
可创建多组件的配置，并用来评估多种设计方案和优化结果。
最终模型创建
PolyNURBS 创建和编辑工具使用户快速创建形状自由的实体几何，创建的几何体光滑、连续并随时可以制造。
多语言选择
支持中文、英语、法语、德语、意大利语、日语、韩语、葡萄牙语、西班牙语
形状控制和设计约束
最大最小尺寸
拔模方向
对称性
重复模式循环模式
应力约束
频率约束
位移约束
几何输入
ACIS
Catia (V4 & V5)
CreoIGES
Inventor
JT
Parasolid
Pro/E
SolidWorks
STEP
STL
UG
NX (Unigraphics)
几何输出
GES
Parasolid
STEP
STL
